? ? ? ? ? ? ? ? ? ? ? ?一、箱體組裝:??? 由于兩箱(30托盤)和四箱(60托盤)的燃煤型烘干機組裝方式大同小異,因此...
第一步:調試
①首先要將配電箱與主機連接線按照正確方法接好;
②關閉所有箱門(指裝產品的烘干箱的箱門),打開進風口風門(正常打開1/5或1/6,5~10厘米也可以);溫度設置到比外界溫度略高一點即可,烘烤時間設置為幾十秒即可;
③測試一下機器能正常啟動、溫度是否會上升、溫度上升至設定溫度時能否自動停止、烘干時間至設定的時間時
用來觀察及設置溫度
“測量”轉換鈕調至測量位置時顯示的數據為箱體內此時的實際溫度;“設定”轉換鈕調至設置位置時顯示的數據為箱體內此時的設定溫度,可根據需要旋動溫度調節旋鈕來設定溫度,順時針調為升高,逆時針為降低;

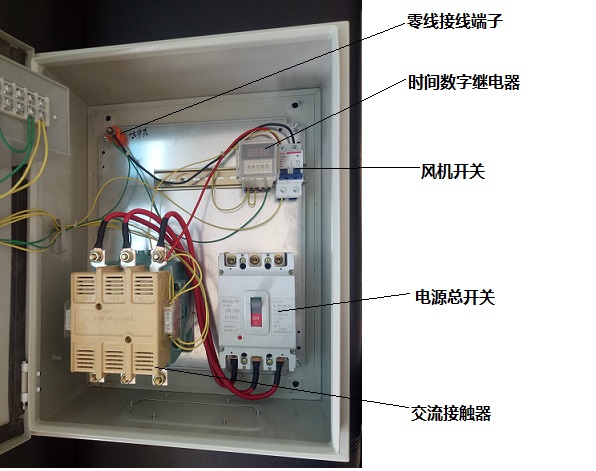

一、箱體主機與配電箱電路連接方法
正常箱體主機引出的大致為高溫線、風機線、溫控線:
高溫線:
此線一般至少為6?以上耐高溫線,正常為白色石棉線,這三根線分別于配電柜交流接觸器下列三個接線端相連接,此線必須接牢固;
風機線
一般為四根2.5平方銅芯膠皮線(一般分兩種顏色,相同顏色的為一組),連接至配電箱較小的空氣開關下端接線處,出廠前此處注有“風機”二字。
溫控線
此線為溫控探頭線(通常插頭處帶有紅/藍標識),紅線接溫控儀后面①的位置,藍線接②的位置;
