2箱、4箱燃煤型烘干機使用說明
一、箱體組裝:
由于兩箱(30托盤)和四箱(60托盤)的燃煤型烘干機組裝方式大同小異,因此我們就以兩箱烘干機組裝為例:烘干機首先將主機放置安裝位置,把箱體板編號按左、右分開,再按順序號分出每個箱體的前、后、左、右箱體板分開擺放。然后靠近主機的箱體開始安裝即可。(注:每個箱體均有一塊門板,此塊門板安裝到箱體前面;每塊門板安裝位上、下分別有兩根角鐵制作支撐桿作為支撐,以防止門板打開時兩側墻板坍塌。另外設備出廠前均配備有溫度計、密封棉氈等;溫度計的金屬探頭按放至箱體底部地面即可,棉氈可用剪刀剪稱四、五厘米左右的條狀,安裝每個箱體時每個結合處可加一層或多層,避免漏氣。組裝好后檢查箱體是否漏氣,尤其是地面與箱體底部相結合的位置,絕不能漏氣,避免溫度升不上去或者熱量浪費正??捎媚喟兔芊鈬?yán)實即可。)一體機出廠時已組裝完畢,無以上步驟??梢灾苯訌囊韵陆泳€步驟開始。
燃煤型烘干機爐條、溫度計安放
|
|

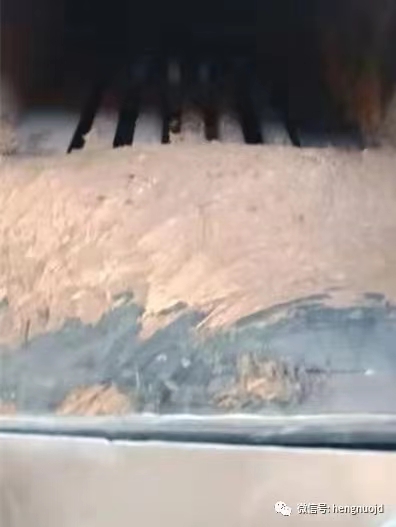

爐條安放圖 |

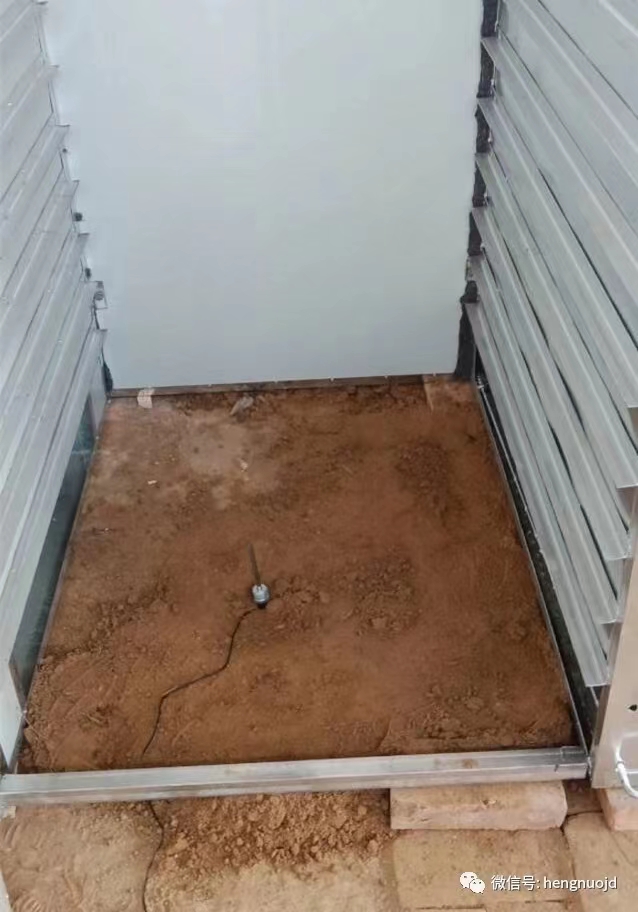

溫度計安放位置圖 |
|
|

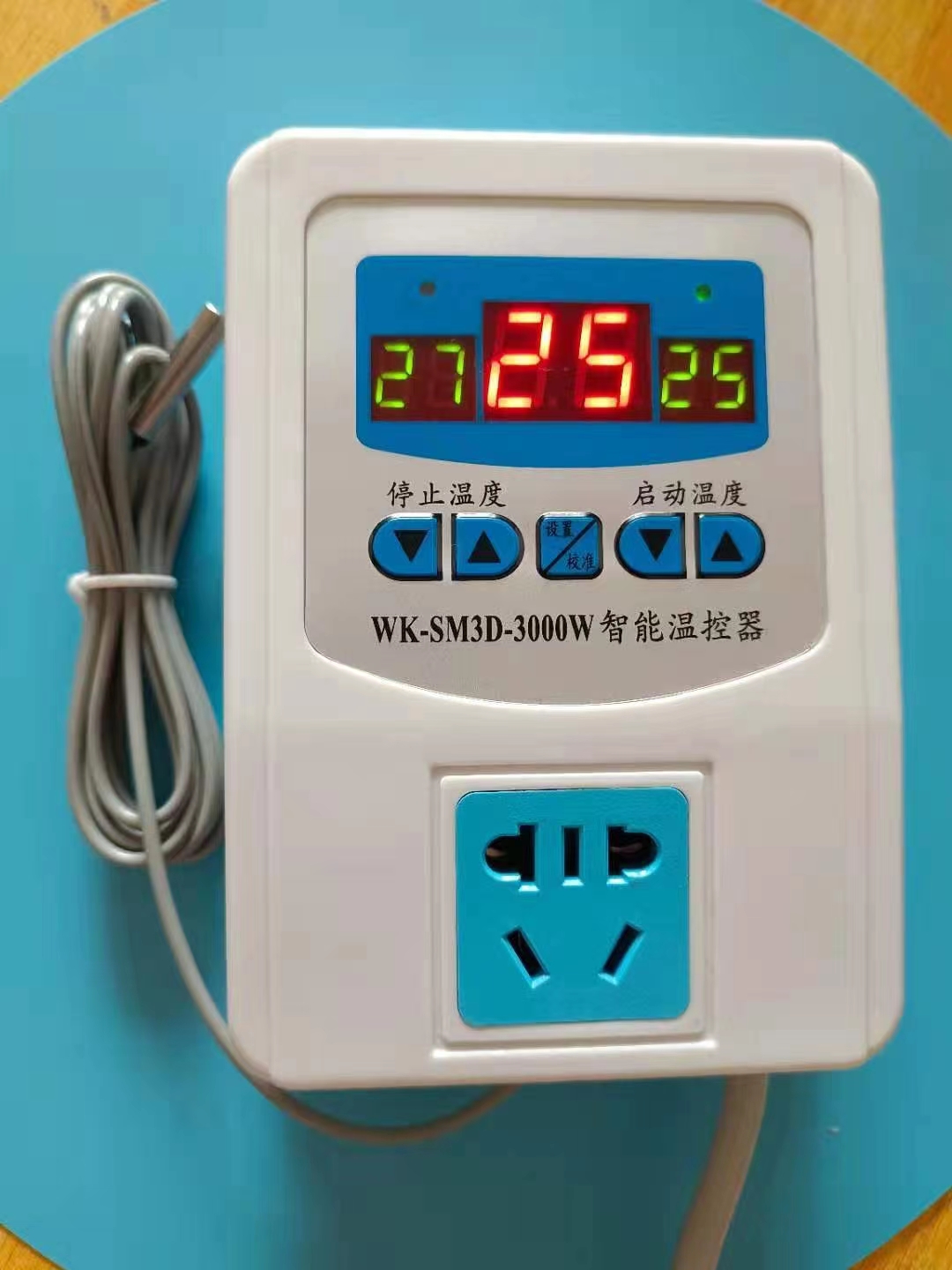

溫控器 |
輔助溫度計 |
各部位名稱及功能
進風口:
為主機提供新鮮、干燥的空氣。正常使用時可根據烘烤產品、溫度的不一樣可操作進風量調整螺栓對其調整;(調整方法:正??上葘⑦M(jìn)風口調整至5~10厘米之間,如果溫度能升至所需溫度時可逐漸加大進風口,如五分鐘之內不能升至烘烤所需溫度時可將進風口適量減小,進風口不得小于3~4厘米。如遇到溫度仍不能達到所需的烘烤溫度可將靠近主機的兩個箱體頂部蓋起一部分,從靠近主機向兩側蓋起來,不用全蓋,留三分之一或四分之一般就可以了)。
風量調整螺栓:
用來調整進風量大小,順時針擰加大進風量,逆時針擰減小進風量。
清潔口:
用于舊機器清理散熱管壁積碳,正常為關閉狀態,禁止漏氣,沒特殊原因個不必打開。。
燃燒室:
添加煤炭及燃料。
出渣口:
清理爐灰廢料,正常未關閉狀態,禁止漏氣。
左右風道調節桿: 用于控制均衡主機左右兩側箱體熱風量,左右兩邊箱體溫度均勻時可對其調整,正常為打開狀態不用調整即可。
正常使用操作流程
裝入所烘物品并關閉機組門----打開電源----打開進風口風門(10厘米左右,30層托盤烘干機10至15厘米,60層托盤烘干機打開15至25厘米)----打開總電源開關----設置所需溫度、烘干時間(可參照隨機控制系統設置方法設定)----等待烘干出貨
詳解:
① 裝入物品:根據產品不同,所裝多少、方法因物而異;
② 打開風口:根據產品多少、性質有關,大小自定,正常初始以冬季天涼打開7~10厘米或1/5或1/4為宜,夏季打開8~15厘米為宜。若感覺溫度升不到所需溫度可將風門適當關小以減小進風量,若升溫過快可將風門適當加大進風量;大概30分鐘升到60℃左右即可。由于在同等溫度的情況下,風量越大烘干越快的原因,因此使用者需根據自身所烘產品的性質以及裝貨量的多少來自行控制風門的大小以達到最好的烘烤效果。
③ 等待烘干出貨:
烘干完畢后可關閉引風機停止加熱,將進風口完全打開,待箱體內溫度降低至接近機外溫度值時再切斷整機電源方可出貨。避免停機時燒壞風機。
|
圖例 |
