電加熱型烘干機配電箱的使用操作與調試說明
來源: 作者: 發布日期:2021-12-10 訪問次數:5546

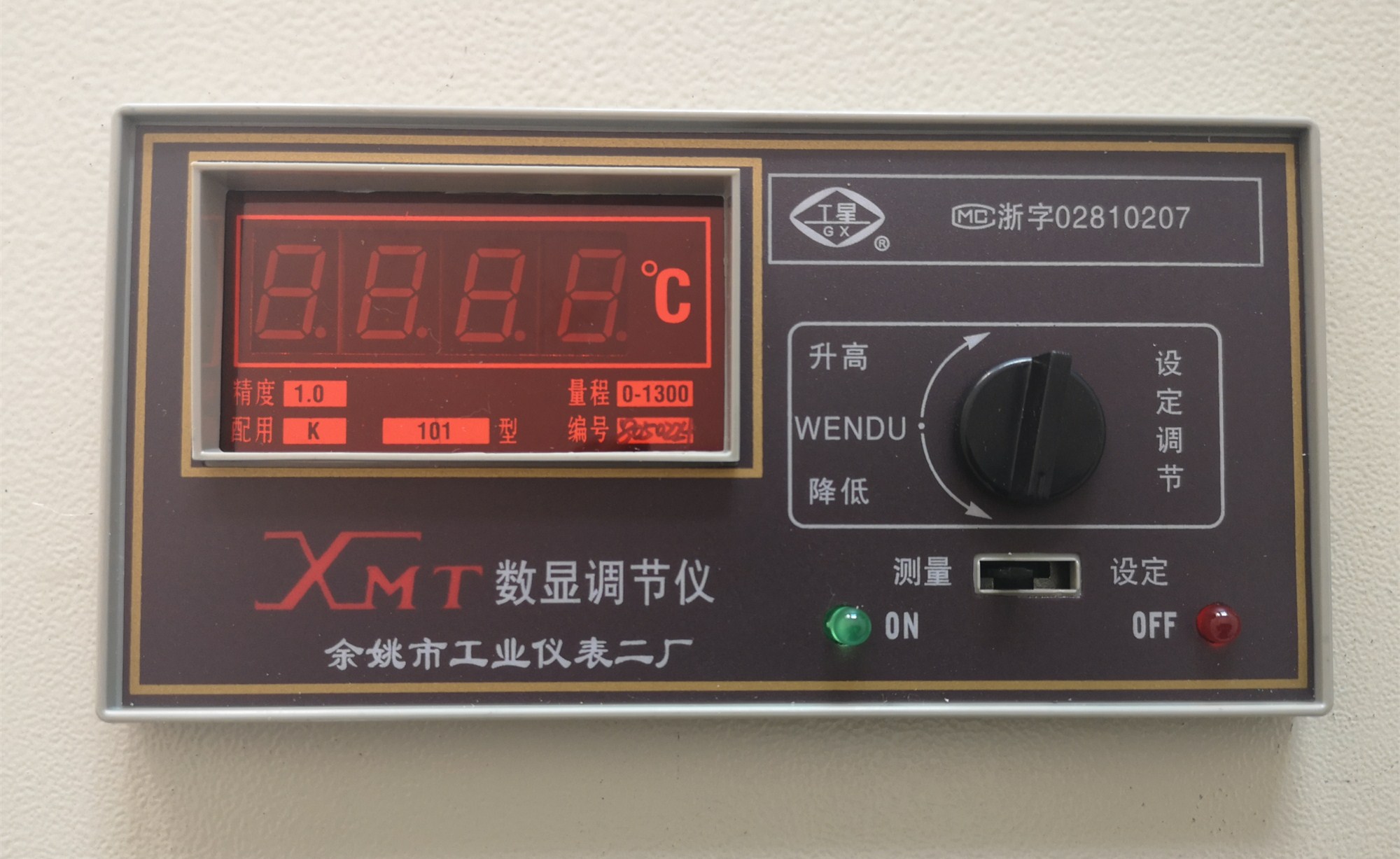

1、〖溫度數字顯示儀〗
用來觀察及設置溫度

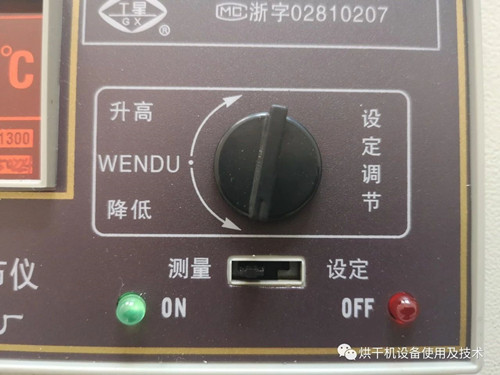

“測量”轉換鈕調至測量位置時顯示的數據為箱體內此時的實際溫度;“設定”轉換鈕調至設置位置時顯示的數據為箱體內此時的設定溫度,可根據需要旋動溫度調節旋鈕來設定溫度,順時針調為升高,逆時針為降低;
2、電源指示燈(黃色指示燈):
接通電源時此燈亮,整機處于處于待狀態;
3、排濕指示燈(白色指示燈):
排濕風機、循環風機工作時此燈亮起;
4、冷卻指示燈(紅色指示燈):
當加熱管停止工作時此燈亮起,停止加熱;
5、加熱指示燈(綠色狀態燈):
當加熱管運行工作時此燈亮起,開始加熱;

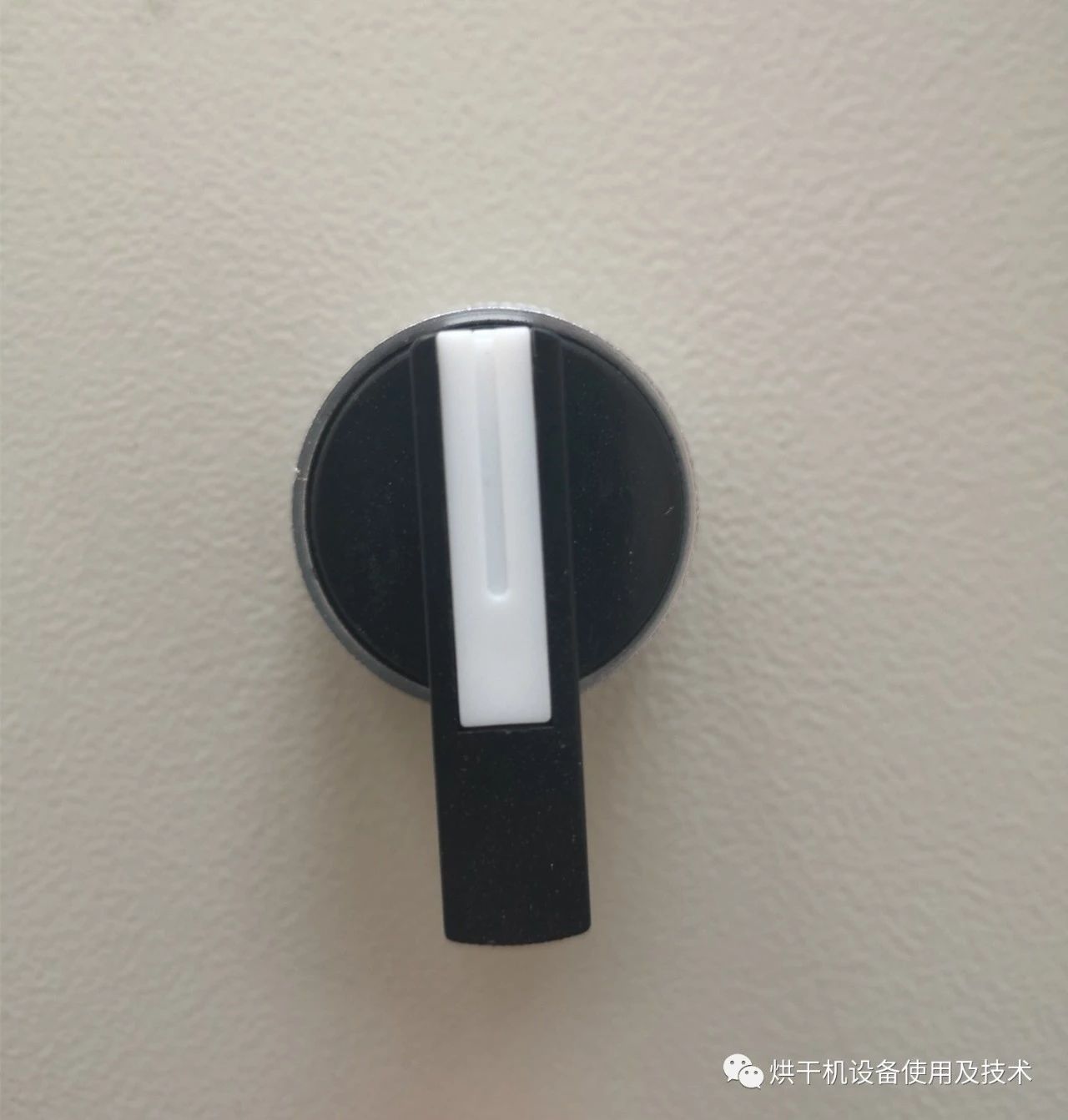

6、〖停止/運行開關〗
用來啟動或停止加熱系統開關

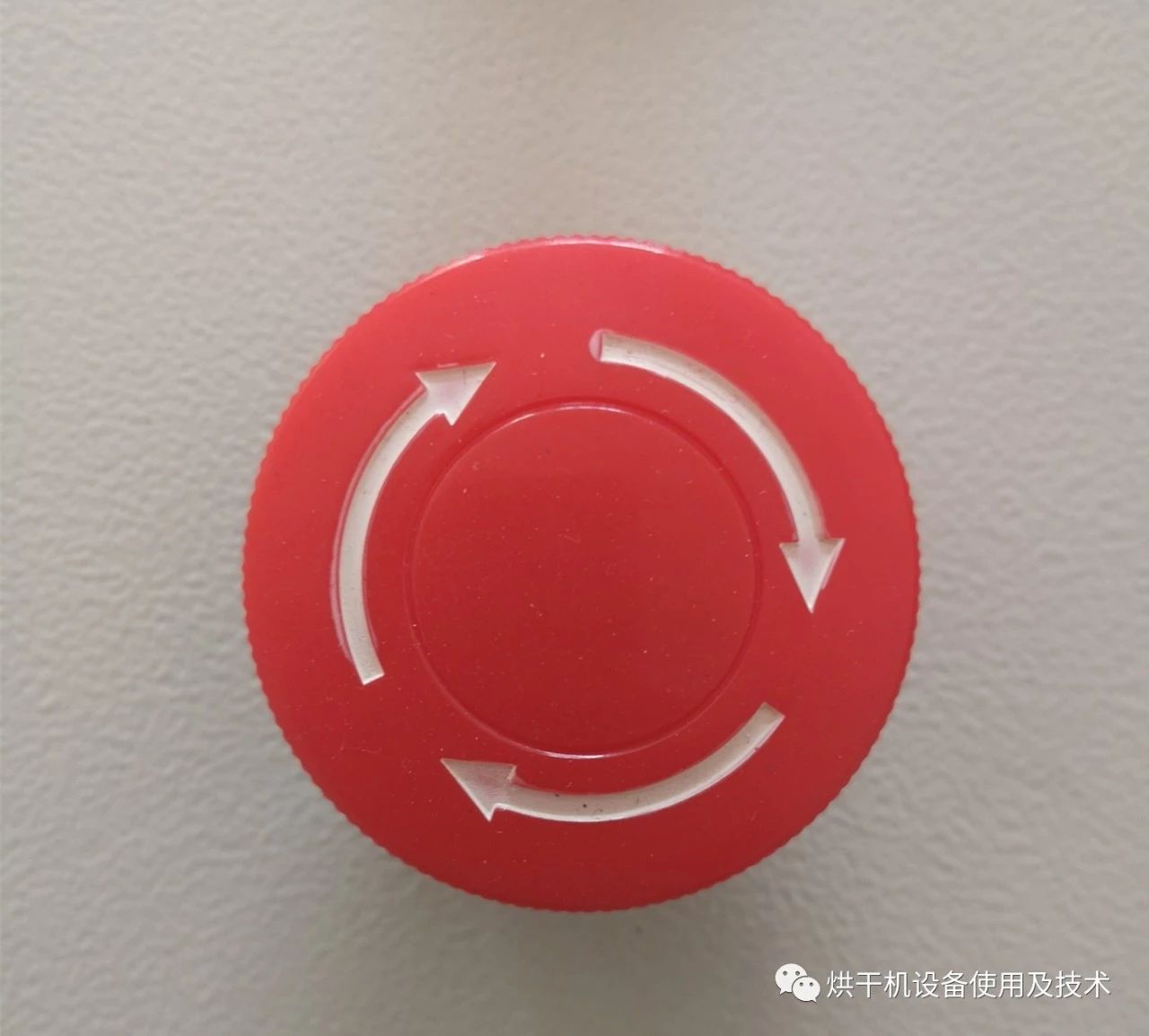

7、〖緊急開關〗
用于突發事件下緊急切斷加熱系統電源,正常工作時為彈起狀態,遇遇緊急情況需停止供熱時,按下此開關即可切斷加熱管電源。如需再次啟動時,順時針旋轉至按鈕彈起即可;
新機使用時請檢查此旋鈕是否為彈起狀態,如不是,可順時針旋轉至跳起狀態。
